Система ограничения доступа к банкомату PromixBank
 |
|
|
Принцип действия и общие сведения
Оборудование системы подключается к контроллеру KZ-04. На дверь помещения, в котором расположен банкомат, устанавливается электрический замок, а снаружи помещения размещается или считыватель банковских карт с магнитной полосой KZ-1121-М, или универсальный считыватель банковских микропроцессорных карт (смарт-карт) и карт с магнитной полосой KZ-602-M. Считыватели выполнены в вандалозащищенных металлических корпусах. Универсальный считыватель банковских микропроцессорных карт (смарт-карт) и карт с магнитной полосой KZ-602-M имеет в комплекте два вида кронштейнов для разного типа крепления ("врезной" или "накладной"). Информационное табло с индикацией MNEMO-KZ позволяет клиентам узнать, занято помещение банкомата или свободно. Для входа в помещение с банкоматом, клиент предъявляет считывателю банковскую карту, обслуживаемую данным банкоматом. Пока клиент не завершит необходимые банковские операции и не покинет помещение, система не впустит других лиц. Блок управления дополнительными устройствами KZ-U включает освещение в помещении на время нахождения клиента, подает сигнал системе видеонаблюдения. Для выхода из помещения клиент нажимает кнопку "выход". Для речевых сообщений о действиях системы используется блок речевого оповещения KZ-V02, располагаемый внутри помещения, к которому подключаются внутренний и внешний (уличный) громкоговорители. Если было превышено допустимое время пребывания клиента в помещении, долгое время открыта входная дверь, клиент зашел и долго не двигается (например, человеку стало плохо) - система подает сигнал тревоги на пульт охраны или включает видеозапись. Программируются следующие параметры: разрешенные платежные системы, допустимое время присутствия клиента в зоне обслуживания банкомата, время открытого состояния замка, состояние шлейфа охранной сигнализации, контроль датчика присутствия клиента, звуковой сигнал.
|
 |

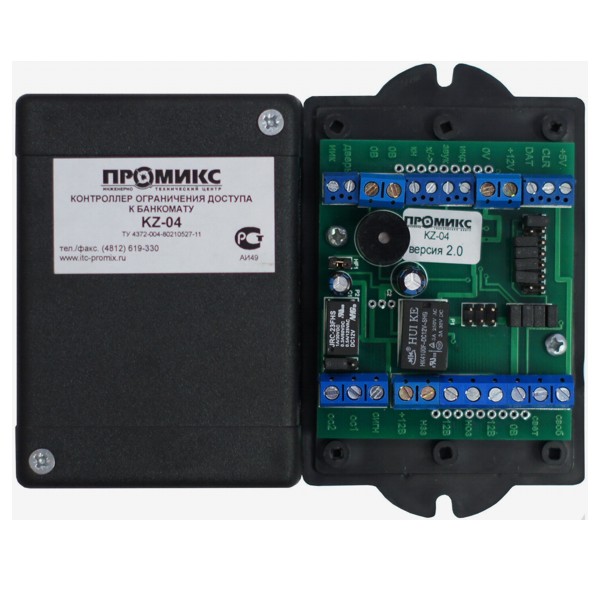

KZ-04 Контроллер ограничения доступа к банкомату
Предназначен для повышения безопасности клиентов при совершении операций и ограничения доступа в зону самообслуживания банкомата посторонних лиц.
Позволяет подключать: считыватель банковских карт, электроуправляемый замок/защелку, датчик открытия двери, датчик присутствия клиента, светодиодную мнемосхему «занято-свободно», блок управления дополнительными устройствами KZ-U (освещение и видеозапись), блок речевого оповещения KZ-V02, шлейф охранной сигнализации, систему оповещения о пожаре, местные средства тревожного оповещения, переключатель «свободный доступ - управляемый доступ». Все настройки делаются перемычками!
Функциональные возможности:
• Предоставление доступа к банкомату владельцам пластиковых карт платежных систем, обслуживаемых данным банкоматом;
• Ограничение доступа к банкомату лиц, у которых отсутствует пластиковая карта, обслуживаемая данным банкоматом;
• Запрет доступа в помещение во время нахождения человека в зоне самообслуживания;
• Световая индикация присутствия человека в помещении;
• Речевые сообщения о действиях системы;
• Реакция на тревожную ситуацию - оповещение о тревоге на пульт охраны или включение местных средств тревожного оповещения, видеозаписи;
• Контроль допустимого времени обслуживания Клиента;
• Управление освещением в помещении;
• Режим "свободный доступ" для организации свободного прохода к банкомату.
Технические характеристики:
Напряжение питания постоянного тока, В: 12-15.
Ток потребления, мА, не более: 30.
Коммутируемый ток цепи замка, А, не более: 3 А.
Коммутируемый ток цепи средств тревожного оповещения, А, не более: 0,25 А.
Максимальная длина проводов от контроллера до подключаемых устройств, м: 50.
Защита от статического электричества.
Работа с нормально открытым и нормально закрытым замком или защелкой.
Защита от неправильного включения источника питания.
Установка времени открытого состояния замка, сек: 1, 5,10.
Время допустимого обслуживания клиента, мин: 4, 8, 16…32.
|
465,72 бел. руб.
|
|
KZ-04 вер.2 руководство по эксплуатации 10.01.13
|
|
|
|
|
 |

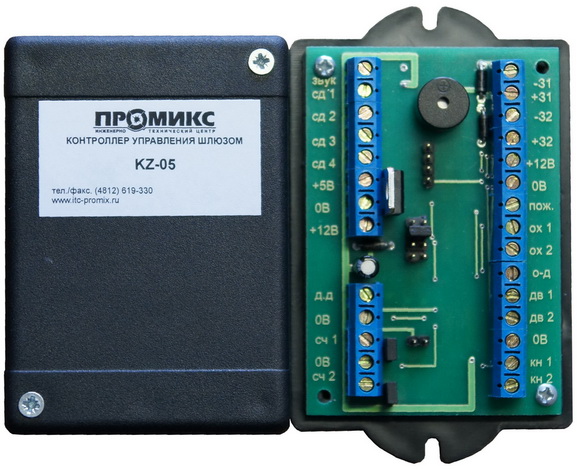

KZ-05 Контроллер управления шлюзом
Автономный специализированный контроллер управления шлюзом предназначен для управления проходом через одну точку доступа, представляющую собой две двери с замкнутым пространством между ними (шлюз). Позволяет организовать электро-механическую блокировку дверей шлюза по заданному алгоритму.
Позволяет подключать: два электроуправляемых замка/защелки, две пары управляющих контроллеров или кнопок (вход/выход каждой двери), два датчика состояния двери, датчик присутствия человека, четыре светодиодные мнемосхемы, указывающие состояние прохода, кнопки управления проходом охраной. Все настройки делаются перемычками!
Функциональные возможности:
В зависимости от особенностей области применения к контроллеру могут подключаться контроллеры управления доступом, домофоны, кодовые панели и другие управляющие устройства.
Контроллер KZ-05 организует только логику работы шлюза используя сигналы с датчиков и ВНЕШНИХ управляющих устройств (контроллеры, домофоны и т.п.).
Области применения:
- шлюзовые кабины для прохода в здание;
- инкассаторские передаточные шлюзы;
- шлюзы для прохода в ответственные места и т.п.
Режимы работы шлюза:
1. Вход в шлюз по сигналу внешней кнопки, выход - по сигналу внутренней кнопки. Вход и выход возможны, когда обе двери закрыты.
2. Вход по сигналу внешней кнопки, выход - по сигналу внутренней кнопки. Датчики на дверях не предусмотрены. Вход и выход возможны, когда оба замка закрыты.
3. Вход в шлюз по сигналу внешней кнопки, выход – по решению охраны. Контроль занятости шлюза. Вход и выход возможны, когда обе двери закрыты. Вход разрешен, только если шлюз свободен.
4. Вход в шлюз по сигналу внешней кнопки, выход – по сигналу внутренней кнопки или решению охраны. Контроль занятости шлюза. Вход и выход возможны, когда обе двери закрыты. Вход разрешен, только если шлюз свободен.
5. Вход в шлюз свободный, выход – по решению охраны.
6. Вход в шлюз свободный, выход – свободный при условии, что вторая дверь закрыта.
Технические характеристики:
Напряжение питания постоянного тока, В: 10-15.
Ток потребления в дежурном режиме, мА, не более: 20.
Коммутируемый ток исполнительного устройства (замка), А, не более: 2 А.
Максимальная длина до кнопки и датчика открытия двери, м: 50.
Защита от статического электричества.
Размеры контроллера 105х65х30мм
|
249,36 бел. руб.
|
|
KZ-05 Руководство по эксплуатации
|
|
|
|
|
 |

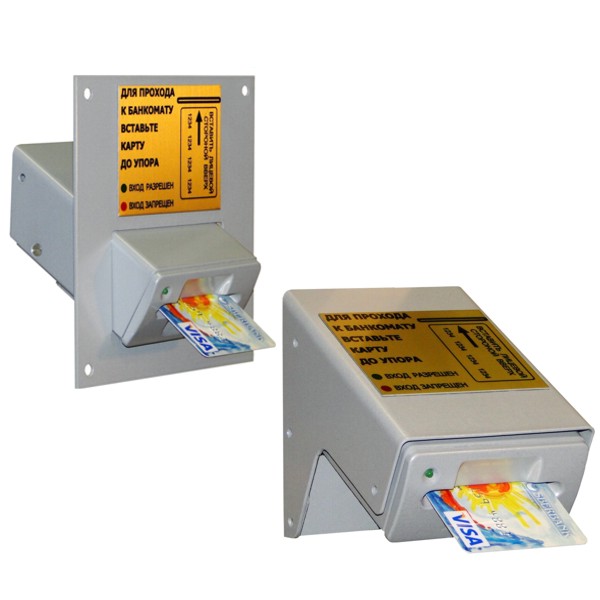

KZ-602-M Универсальный считыватель банковских микропроцессорных карт (смарт-карт) и карт с магнитной полосой в антивандальном корпусе
Предназначен для считывания идентификационной информации со второй дорожки пластиковых банковских карт с магнитной полосой и/или микропроцессора класса А, В.
Особенности:
Карта вставляется в считыватель не полностью! Поэтому возможно чтение только части информации с магнитной полосы карты! Этим значительно затрудняется установка скиммера на считыватель!
Чтение магнитной полосы производится в двух направлениях.
Считыватель выполнен в металлическом антивандальном корпусе.
В комплект поставки входит два типа кронштейнов, позволяющих закрепить считыватель как «накладным» способом, так и «врезным».
Совместим с системами ограничения доступа «ШЕРИФ-БАНК» и PERCo-S-800
Технические характеристики:
Напряжение питания, В: 12 ± 5%
Потребляемый ток, А, не более: 0,01
Формат магнитной полосы: ISO-7811
Формат микропроцессора: ISO-7816
Скорость проведения карты, см/сек: от 10 до 120
Нормативный ресурс, циклов чтения: 500000
Толщина считываемых карт, мм: 0,76 ±0,08
|
795,00 бел. руб.
|
|
kz-602-M Руководство по эксплуатации вер.3 16-01-13
|
|
|
|
|
 |

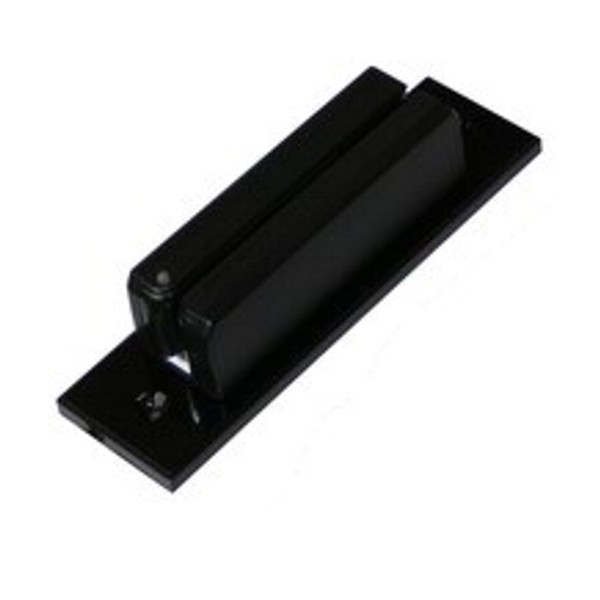

KZ-1121 Считыватель банковских карт с магнитной полосой
Предназначен для считывания идентификационной информации со второй дорожки пластиковой банковской карты с магнитной полосой при ручном перемещении карты в считывателе.
Технические характеристики:
Напряжение питания, В: 5,5 ± 5%
Потребляемый ток, А, не более: 0,01
Формат магнитной полосы: ISO-7811
Скорость проведения карты, см/сек: от 10 до 120
Нормативный ресурс, циклов чтения: 500000
Толщина считываемых карт, мм: 0,76 ±0,08
Габаритные размеры, мм: 30х140х30
Масса, г: 90
|
371,64 бел. руб.
|
|
kz-1121 Руководство по эксплуатации БЕЗ ДЕКОДЕРА 26.12.12
|
|
|
|
|
 |
KZ-1121-M Считыватель банковских карт с магнитной полосой в антивандальном корпусе
Предназначен для считывания идентификационной информации со второй дорожки пластиковой банковской карты с магнитной полосой при ручном перемещении карты в считывателе. Корпус выполнен из металла, скрытое крепление.
Технические характеристики:
Напряжение питания, В: 5,5 ± 5%
Потребляемый ток, А, не более: 0,01
Формат магнитной полосы: ISO-7811
Скорость проведения карты, см/сек: от 10 до 120
Нормативный ресурс, циклов чтения: 500000
Толщина считываемых карт, мм: 0,76 ±0,08
Габаритные размеры, мм: 33х105х33
Масса, г: 240
|
531,60 бел. руб.
|
|
kz-1121-m Руководство по эксплуатации БЕЗ ДЕКОДЕРА 20.12.12
|
|
|
|
|
 |

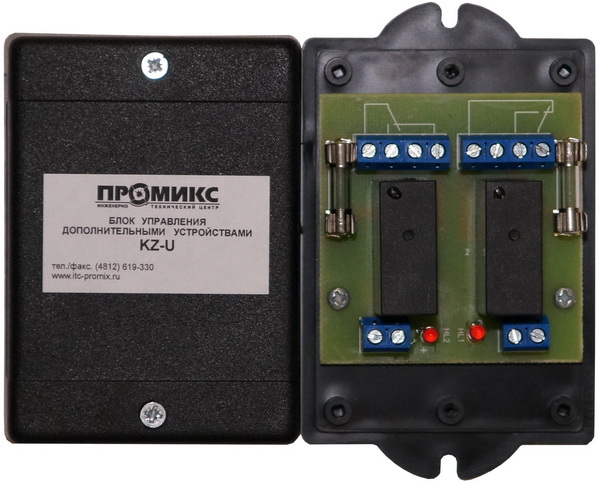

KZ-U Блок управления дополнительными устройствами
Предназначен для использования в составе системы ограничения доступа в зону самообслуживания банкомата «ШЕРИФ-БАНК». Блок осуществляет управление основным освещением в помещении, где расположен банкомат, подает сигнал на включение видеозаписи при нахождении человека в помещении.
Технические характеристики:
Два канала управления.
Напряжение управления, В: 12 ± 10%
Входной ток, А, не более: 0,015
Максимальный коммутируемый ток, А: 4,0
Максимальное коммутируемое напряжение переменного тока, В: 220
Максимальное коммутируемое напряжение постоянного тока, В: 30
Габаритные размеры, мм: 65х90х30
Масса, г, не более: 110
|
108,00 бел. руб.
|
|
KZ-U Руководство по эксплуатации
|
|
|
|
|
 |

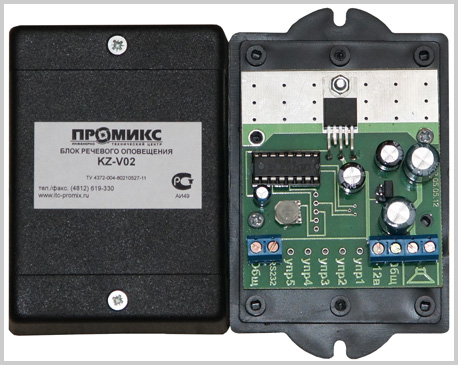

KZ-V02 Блок речевого оповещения
Предназначен для воспроизведения голосовых сообщений о действиях системы ограничения доступа в зону самообслуживания банкомата ШЕРИФ-БАНК на базе контроллера KZ-04 (версии 2). 11 сообщений, выходная мощность 3 Вт, нагрузка 4-8 Ом, питание 12В.
Перечень речевых сообщений, воспроизводимых блоком:
• «Время обслуживания истекло»
• «Вы не вышли. Вызвана охрана»
• «Дверь закрыта»
• «Дверь открыта»
• «Ждите вызова охраны»
• «Закройте дверь»
• «Вызвана охрана»
• «Пройдите, пожалуйста»
• «Спасибо, что воспользовались услугами нашего банка»
• «Ошибка, повторите ввод»
• «Карта не обслуживается»
Технические характеристики:
Напряжение питания:+12,0 В+10% / -15%,
Номинальная выходная мощность: 3 Вт,
Потребляемый ток: 30 мА,
Выход для подключения низкоомной нагрузки: 4-8 Ом,
Масса блока:не более 0,2 кг.
|
255,24 бел. руб.
|
|
KZ-V02 Руководство по эксплуатации 29.01.13
|
|
|
|
|
 |

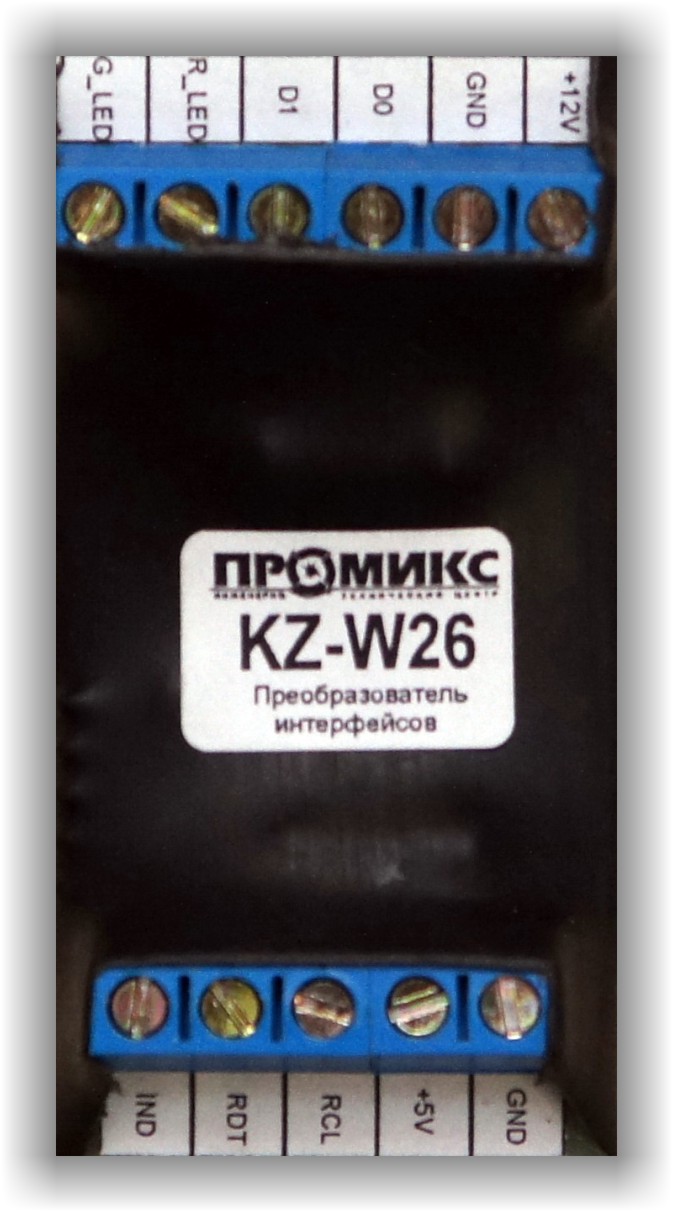

KZ-W26 Преобразователь интерфейса ISO-7811 в Wiegand26
Применяется для подключения считывателей карт с магнитной полосой к контроллерам СКУД по интерфейсу wiegand-26.
Технические характеристики преобразователя интерфейсов:
Напряжение питания, В: 12 ± 5%
Потребляемый ток, А, не более: 0,01
Входной интерфейс: ISO-7811
Выходной интерфейс: wiegand-26
Масса, г: 20
Преобразователь интерфейсов поставляется в виде платы, помещенной в изоляцию.
|
60,24 бел. руб.
|
|
kz-w26 Руководство по эксплуатации
|
|
|
|
|
 |

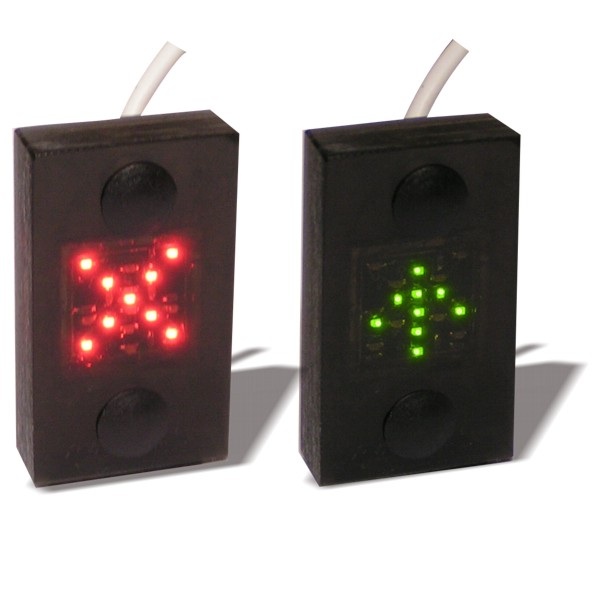

MNEMO-KZ Светодиодная мнемосхема "красный крест - зеленая стрелка"
При подключении к контроллеру KZ-04 отображает состояние помещения «Занято»-«Свободно». При подключении к электроуправляемому замку/защёлке отображает состояние замка «Открыто»-«Закрыто».
Технические характеристики:
Напряжение питания, В: 12 ± 10%
Потребляемый ток, А, не более: 0,015
Габаритные размеры, мм: 25х50х10
Масса, г: 20
|
75,84 бел. руб.
|
|
MNEMO-KZ Руководство по эксплуатации 14.01.13
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
