Контроллер ATN3 Скачать паспорт ATN3

Фото корпуса контроллера ATN3

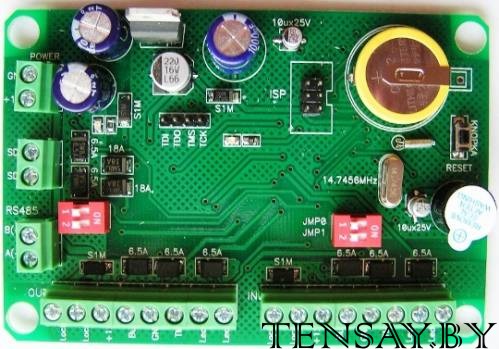

Фото платы контроллера ATN3 (вид сверху)

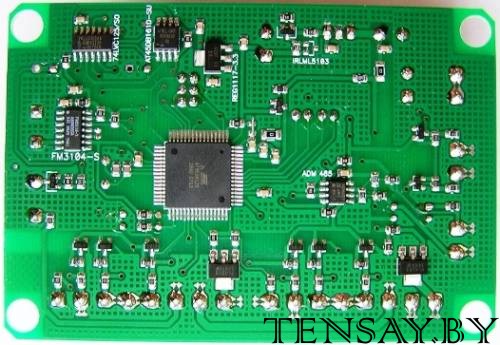

Фото платы контроллера ATN3 (вид снизу) 252,00 бел.руб.

Контроллер ATN3 имеет два набора цепей входов/выходов, что позволяет организовать управление доступом для следующих точек прохода:

  • управление одним турникетом с раздельным контролем каждого направления движения (вход/выход);
  • управление одним дверным замком с определением направления движения (вход/выход);
  • управления двумя дверными замками (вход по считывателю, выход по кнопке).

В контроллере имеются входы для подключения датчиков состояния преграждающих устройств (датчики состояния дверей - дверь открыта/закрыта,  шлагбаумов - шлагбаум поднят/опущен, турникетов и т.д.). Программное обеспечение позволяет настроить тип датчиков: с нормально-замкнутыми или нормально-разомкнутыми контактами. Наличие входов контроля датчиков состояния преграждающих устройств обеспечивает формирование в журнале событий:

  • "дверь открыта";
  • "дверь закрыта";
  • "дверь взломана";
  • "дверь открыта дольше положенного времени".

Для возможности полноценного управления светодиодными индикаторами, установленными на считывателях, в контроллере имеются выходы для выдачи сигналов управления красным и зеленым светодиодами (по два выхода для каждого считывателя). Программное обеспечение позволяет настроить тип сигнала управления раздельно для каждого из считывателей: управление подачей напряжения низкого уровня - "земля", управление подачей напряжения высокого уровня - "питание".

Выходы управления исполнительными устройствами (замком, турникетом, шлагбаумом и т.п.) реализованы посредством транзистора с "открытым коллектором". Данные выходы имеет следующие параметры:

  • максимальное коммутируемое напряжение: 25 В постоянного тока;
  • максимальный ток нагрузки: 3 А.

Время выдачи сигнала управления на исполнительное устройство задается отдельно для каждого канала через программное обеспечение и может принимать следующие значения:

  • 0 - выход заблокирован, сигнал управления на исполнительно устройство не выдается;
  • от 1 до 254 - время в секундах, в течение которого выдается сигнал управления на исполнительно устройство в режимах "нормально незапитанный" и "нормально запитанный";
  • 255 - свободный проход, в режимах "нормально незапитанный" и "нормально запитанный" сигнал управления на исполнительно устройство выдается постоянно.

Программное обеспечение позволяет настроить тип сигнала на выходах управления исполнительными устройствами в зависимости от вида используемых замков, турникетов, шлагбаумов:

  • нормально незапитанный - напряжение на выходе появляется на период времени, когда требуется выдать сигнал на исполнительное устройство (электромеханические замки, электромеханические защелки прямого действия и т.п.);
  • нормально запитанный - напряжение на выходе присутствует постоянно, а на период времени, когда требуется выдать сигнал на исполнительное устройство, напряжение отключается (электромагнитные замки, электромеханические защелки обратного действия и т.п.);
  • импульсный - напряжение на выходе появляется на период времени, когда требуется выдать сигнал на исполнительное устройство. В отличие от типа "нормально незапитанный" в импульсном режиме напряжение подается в течение 0,5 сек, независимо от настроек времени открытия, указанных в программном обеспечении. Данный режим необходим для защиты импульсных электромеханических замков и импульсных электромеханических защелок от выхода из строя от перегрева вследствие продолжительного электропитания.

Контроллер ATN3 имеет возможность работать с различными считывателями электронных ключей; бесконтактных карт, брелоков, браслетов, меток и т.п.; кодонаборными клавиатурами - при условии наличия у этих устройств одного из выходных интерфейсов:

  • Touch Memory - однопроводный интерфейс (по данному интерфейсу работают считыватели электронных ключей ("таблеток") i-Button (DS1990A и аналогичные). Также данный интерфейс поддерживают многие кодонаборные клавиатуры и считыватели бесконтактных карт). В среднем протяженность линии связи для интерфейса Touch Memory составляет 10-50 метров и зависит от конкретной модели считывателя и электрических параметров используемых проводов (сопротивление, емкость);
  • Wiegand-26 - двухпроводный интерфейс (данный интерфейс поддерживают многие кодонаборные клавиатуры и считыватели бесконтактных карт). Протяженность линии связи для интерфейса Wiegand составляет порядка 100 метров. В связи с тем, что в контроллере ATN3 отсутствуют специальные входы для подключения второго сигнального провода линии связи, работающей по интерфейсу Wiegand, подключение данного провода осуществляется на клемму управления красным светодиодом. Таким образом, при подключинии к контроллеру ATN3 считывателей по интерфейсу Wiegand контроллер может управлять только одним индикатором. При этом через свободный выход можно управлять либо управления: "земля" или "питание". В случае особой необходимости возможно реализовать и управление обоими светодиодами - для этих целей потребуется использовать дополнительное реле с полной группой контактов.

Помимо считывателей, для каждого из каналов имеется возможность подключения кнопок дистанционного открытия. Тип кнопок задается через программное обеспечение - могут использоваться кнопки с нормально-замкнутыми или нормально-разомкнутыми контактами.

Контроллер ATN3 имеет встроенные часы реального времени, ход которых при отключении основного электропитания поддерживается сменным элементом питания типа CR2032.

Память, в которой хранятся коды ключей, расписания доступа, журнал событий является энергонезависимой - то есть, записанные данные не сбрасываются при отключении электропитания, разряде или отключении элемента питания CR2032.

На плате контроллера имеется звуковой сигнализатор (зуммер). При необходимости можно запрограммировать выдачу звуковых сигналов при возникновении следующих событий:

  • замок разблокирован (зуммер включен пока на исполнительное устройство выдается сигнал разблокировки);
  • дверь взломана (зуммер включается при несанкционированном открывании двери (без нажатия кнопки дистанционного открытия или прикладывания к считывателю карты с правом прохода через данную точку прохода). Зуммер звучит пока дверь не будет закрыта. Данный режим будет работать при подключенных и активизированных в программе датчиках состояния преграждающих устройств);
  • дверь открыта дольше положенного времени (зуммер включается после того как истечет время, отведенное для прохода, если до истечения этого времени дверь не была закрыта. Зуммер звучит до закрытия двери. Данный режим будет работать при подключенных и активизированных в программе датчиках состояния преграждающих устройств);
  • отказ от прохода (для импульсного замка). Импульсные замки (защелки) устроены таким образом, что после подачи сигнала разблокировки данные устройства отпираются и остаются в таком состоянии до тех пор, пока дверь не будет открыта. Это означает, что если приложить к считывателю карту с правом прохода через данную точку или нажать кнопку дистанционного открытия, то замок отопрется и после этого дверь будет оставаться разблокированной сколь угодно долго. Если пользователь после разблокировки замка передумал и не стал проходить через данную дверь, то впоследствии через незапертую дверь может быть осуществлен несанкционированный проход любом человеком. Для привлечения внимания дежурного персонала при возникновении таких ситуаций и применяется данный режим. Когда для выхода управления исполнительным устройством в программе выбран тип "импульсный", то если до истечения времени, указанного в параметре "время разблокировки" дверь не будет открыта, включится звуковой сигнал. Отключение зуммера происходит после открывания двери. Данный режим будет работать при подключенных и активизированных в программе датчиках состояния преграждающих устройств.

Включение/отключение звуковых настроек  выполняется с помощью отдельной программы SoundActivator (скачать программу SoundActivator).

Основные технические характеристики контроллера ATN3:

Напряжение питания, В, постоянного тока

12

Потребляемый ток, мА, не более

100

Количество кодов ключей (карт) доступа в памяти контроллера

2 000

Количество событий в памяти контроллера

100 000

Количество расписаний доступа в памяти контроллера

64

Тип интерфейса связи для объединения контроллеров в единую систему

RS-485

Максимальное количество контроллеров в системе

127

Максимальное количество контроллеров в одной линии интерфейса связи RS-485

16

Габаритные размеры, мм

80 х 135 х 33

Масса, кг, не более

0,3

Скачать схему подключения ATN3 в конфигурации "две двери"

Скачать схему подключения ATN3 в конфигурации "одна дверь"

Скачать схему подключения ATN3 в конфигурации "турникет"

Скачать схему подключения считывателей по протоколам TouchMemory и Wiegand26 к контроллеру ATN3
